高性能TC-SAW谐振器
Publié en 2019
传统声表面波(SAW)滤波器技术存在Q值低(<1000)和频率随工作温度漂移的特性,已经难以满足频段越来越拥挤的5G时代射频终端对滤波器的要求,因此,传统的SAW滤波器必须向具备高频率-温度稳定性的温度补偿型SAW(TC-SAW)滤波器发展。鉴于SiO2层与压电层具有相反温度弹性的特性,且该工艺比另一种键合温补方法简单、成本低,是目前国内外声表厂家广泛采用的一种温补方式。

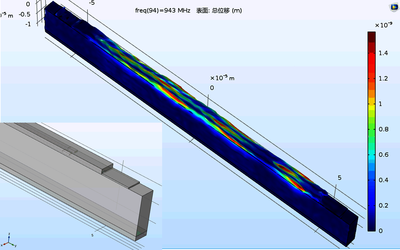

对该种TC-SAW谐振器进行COMSOL建模仿真,研究SiO2层、指条层厚度对SAW波导的影响,以及材料参数和结构尺寸与SAW滤波器频率温度系数(TCF)及机电耦合系数之间的关系,在提升TCF和增大机电耦合系数这两个互相制约的需求间寻求指条层和SiO2层的最优厚度。同时,研究TC-SAW谐振器中声波传播特点,优化设计谐振器指条结构,采用指条加权的方法消除横向模杂波,将声表面波能量汇聚在有效的波导区域内,从而提高TC-SAW谐振器Q值。
基于COMSOL压电耦合多物理场对TC-SAW谐振器进行优化设计,可有效减小TC-SAW滤波器温漂、插入损耗,同时提高滤波器矩形度,能很好地弥补传统SAW滤波器设计方法在TC-SAW滤波器设计上的缺失,并通过实验验证了TC-SAW谐振器模型的准确性。
![](/paper/image/77513/big.png)
